FD&BIM

昭通孚达保温隔热资料有限公司致力于构筑保温资料及装配式内装产品、、、系统的开发和出产，，现阶段以FD干式地暖系统为主题，，携手漯河能构构筑设计有限公司进行BIM利用的索求及设计协同
。。。重要以Revit系列软件，，进行三维模型的整体展示、、、部件的信息化图元创建、、、节点仿照，，并利用与其他BIM软件的搭接，，进一步进行碰撞查抄、、、节能推算、、、热工推算、、、VR可视化、、、施工仿照等，，用虚构的性命包办真实的性命去实现各类尝试
。。。让客户及终端用户提前履历内装成效，，相识荫蔽的管道安插；
；用数据措辞，，感触用心和专业
。。。

什么是BIM？

BIM是“Building Information Modeling”的缩写，，中文译为“构筑信息模型”
。。。是以构筑工程项主张各项有关信息数据为基础而成立的构筑模型，，通过数字信息仿真，，仿照构筑物所拥有的真实信息
。。。

BIM技术是一种利用于工程设计、、、建造、、、治理的数据化工具，，通过对构筑的数据化、、、信息化模型整合
。。。在项目策动、、、运行和守护的全性命周期过程中进行共享和传递，，使工程技术人员对各类构筑信息作出正确理解和高效应对，，为设计团队以及蕴含构筑、、、运营单元在内的各方建设主体提供协同工作的基础，，在提逾越产效能、、、节约成本和缩短工期等方面阐扬重要作用
。。。

BIM是一个概念，，也是一门技术，，必要通过各类侧重点分歧的软件来实现
。。。如：：Revit、、、Navisworks、、、Fuzor、、、Lumion、、、BIM5D等
。。。目前，，Revit是全球构筑业BIM系统中使用最为宽泛的软件
。。。

Revit与CAD的区别在哪里？

CAD用于二维画图、、、设计和根基的三维设计，，是国际上广为盛行的画图工具；
；Revit系列软件是为BIM构建，，重要是做三维模型建模，，能够与二维图纸结合使用，，也能够导出二维图纸，，但出现出的模型是三维立体模型
。。。

利用领域

CAD重要用于土木构筑工程、、、工业制图、、、机械制图、、、电子、、、衣饰加工等多个领域
。。。Revit重要用于土木构筑领域，，不如CAD利用领域宽泛，，但Revit阐发更为专业、、、细化
。。。

软件根基元素和表白方式

CAD根基元素是矢量数据，，CAD重要选取图层治理的步骤，，对绘制图形“线条“的治理
。。。CAD表白一个物体，，常用平、、、立、、、剖面的二维线条表白，，险些没有逻辑关联，，在图纸与现实之间必要大脑转换关系
。。。Revit根基元素是图元——“族”，，是以物体现实中的真实个性界说和展示的，，更直观、、、更切合人的思想模式
。。。Revit所成立的三维模型，，在各类视图所表白的内容性质上是互有关联的
。。。当某一个视图中的物体产生扭转，，立即会在所有的视图中显露出来
。。。

信息量上对比

CAD产生的文件用于打印到纸上，，也就是说二维的图纸能够反映出90%的信息
。。。所以用CAD设计，，前期工作相对单一些，，信息量少一些
。。。Revit产生的文件所蕴含的信息量比CAD大的多，，Revit结合其他BIM软件协同工作，，可所以三维、、、四维、、、五维
。。。所以BIM的价值更多的体此刻信息量上，，在项目各个阶段利用、、、治理这些信息
。。。

FD干式地暖系统——装配式保温楼地面构筑机关的BIM利用

FD干式地暖系统是将加热管或加热电缆敷设在FD干式地暖板的沟槽中，，不填充混凝土，，直接铺设面层的地面辐射供暖机关
。。。

FD干式地暖系统地面机关常见的有以下大局：：

面砖饰面直铺型机关

▼

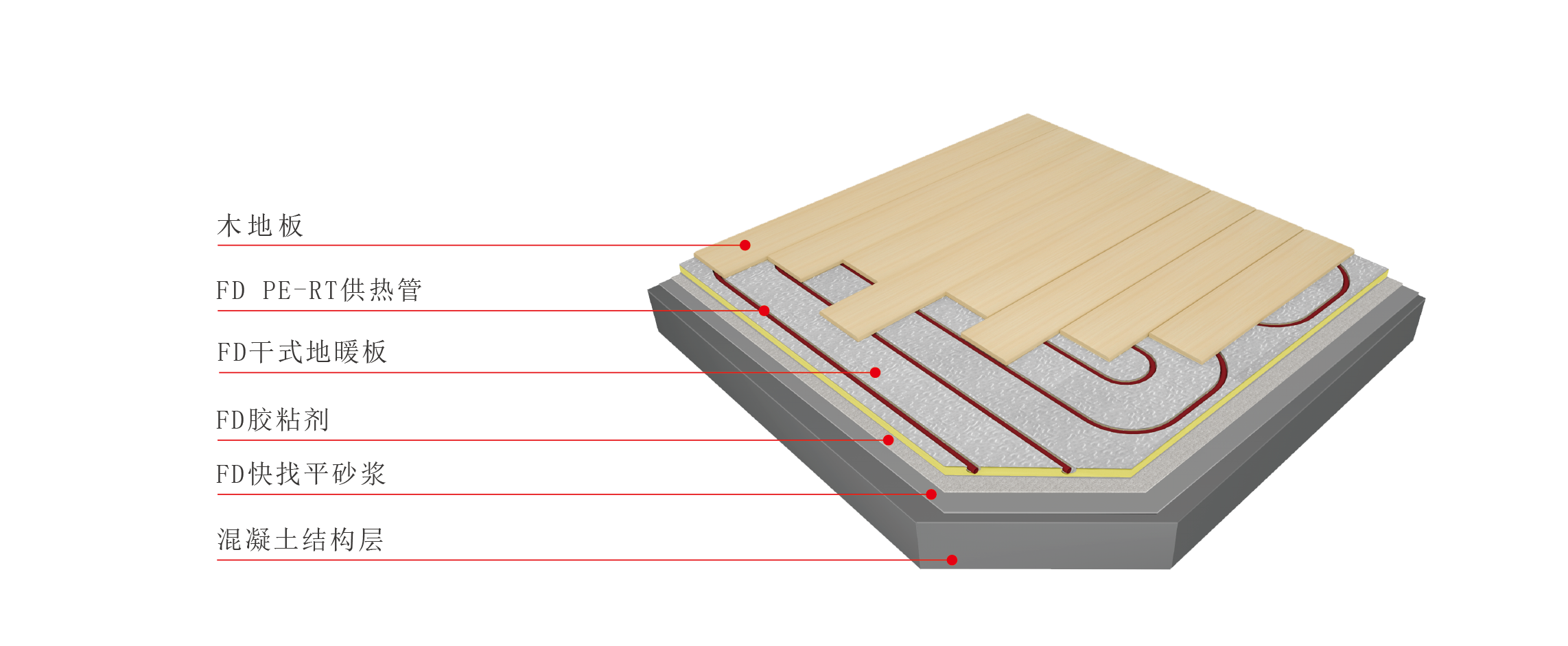

木地板饰面直铺型机关

▼

架空型机关

▼

BIM就像在一个虚构空间中，，用数据和模型建造“小世界”
。。。我们在构筑这个“小世界”中进一步详细地建造地暖的部品部件，，组合这些部件
。。。当前FD干式地暖系统中的主题产品——FD干式地暖？椋ㄍɡ/隔声型），，常用的规格型号对应的30个“族”已成立结束，，产品档次、、、原资料，，机能指标等信息均已增长
。。。单一的三维建模，，可展示立体成效，，但BIM最与众分歧的一个性质是数据信息化
。。。由于每一个构定都具备信息化，，所以整个构筑模型拥有自己的性命周期，，通过碰撞查抄、、、施工仿照等技术能够让信息模型“活”起来
。。。对于利用BIM设计、、、治理的工程项目，，我们能够免费提供FD干式地暖系统中涉及到的含有信息量的“族”文件，，削减设计师的工作量
。。。

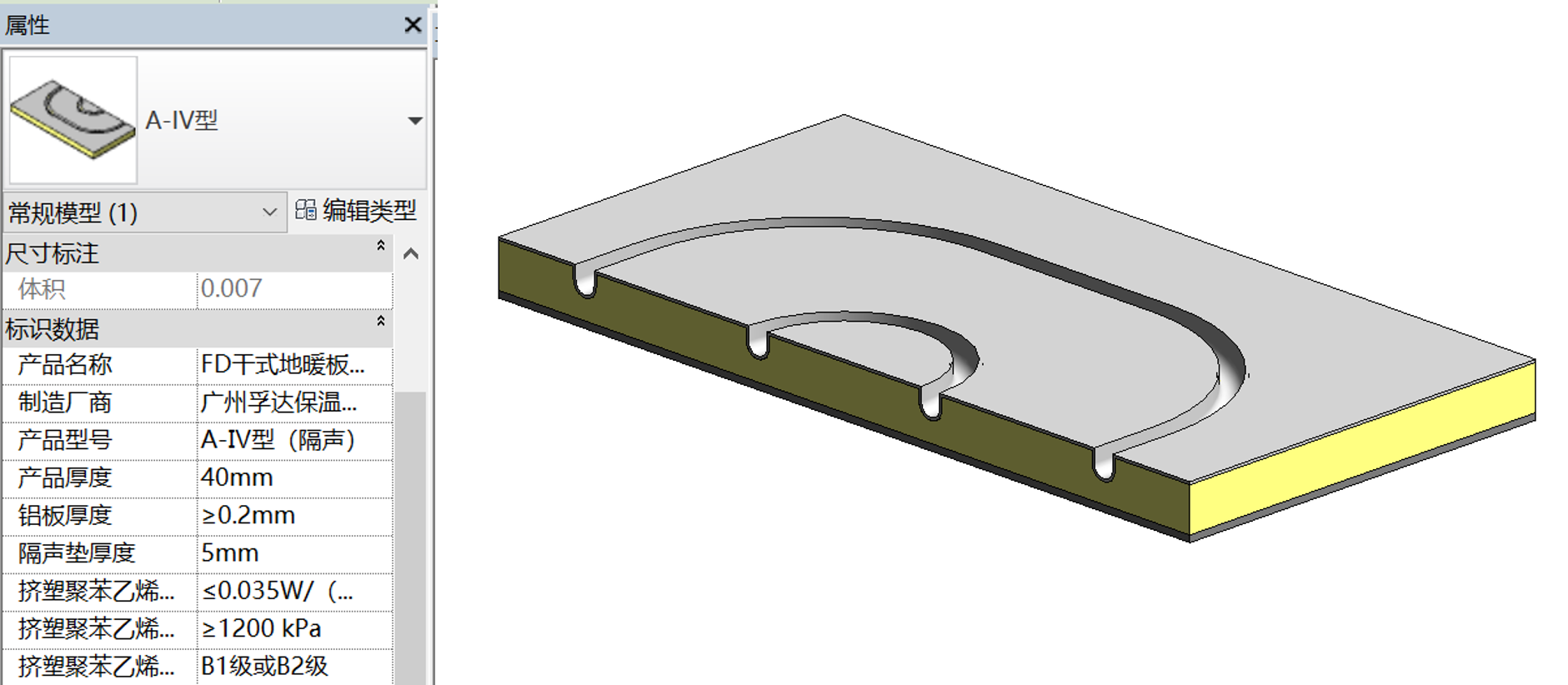

例如：：FD干式地暖？椋ǜ羯停〢-IV型，，该产品族信息及模型如下
。。。

将来，，孚达公司将更深刻地索求智能化工具及利用，，为装配式内装、、、构筑信息化发展致力！！！
